Zahlen und Fakten
Technische Daten UP-Längs- und Rundnahtschweißanlagen
| Außendurchmesser: | 406,4 – 12.000 mm | 16″ – 472,4″ |
|---|---|---|
| Wandstärken: | 6 – 150 mm | |
| Längen: | 1.500 – 28.000 mm |
| Schweißgeschwindigkeiten: | 300 – 2.400 mm/min. |
|---|---|
| Werkstoffe: | alle schweißbaren Kohlenstoff- und Edelstähle |

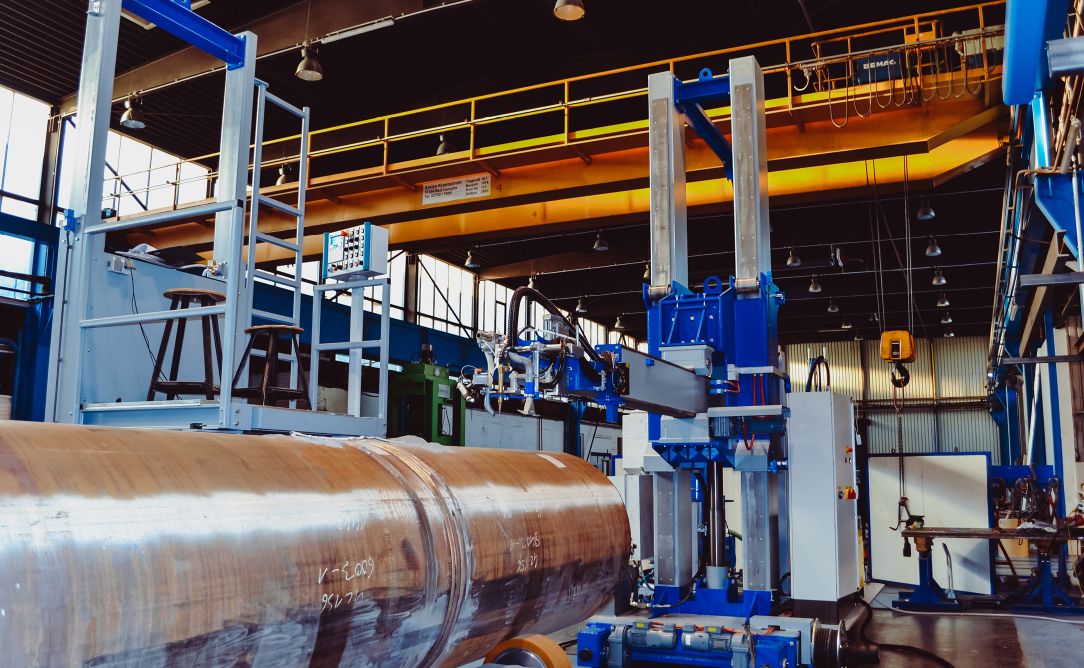

UP-Längs- und Rundnahtschweißanlagen (innen/außen)

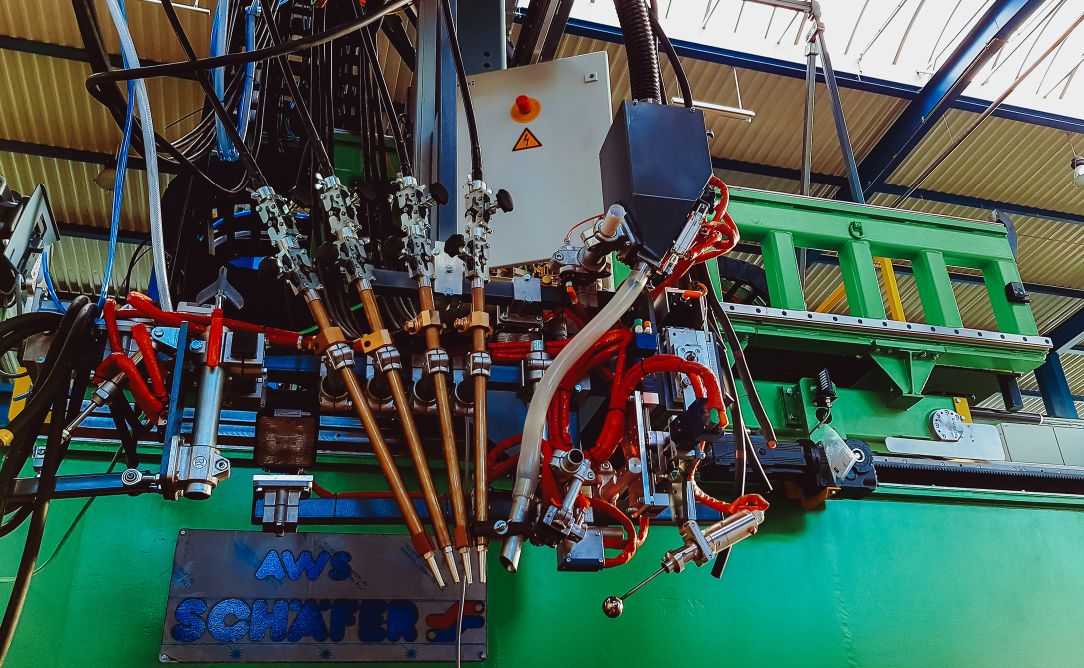

UP-Längs- und Rundnahtschweißanlagen von AWS Schäfer bieten Ihnen durch ihre stationäre oder mobile Ausführung und den Einsatz von 1- bis 5-Draht-Schweißtechnik höchste Flexibilität und Effizienz.

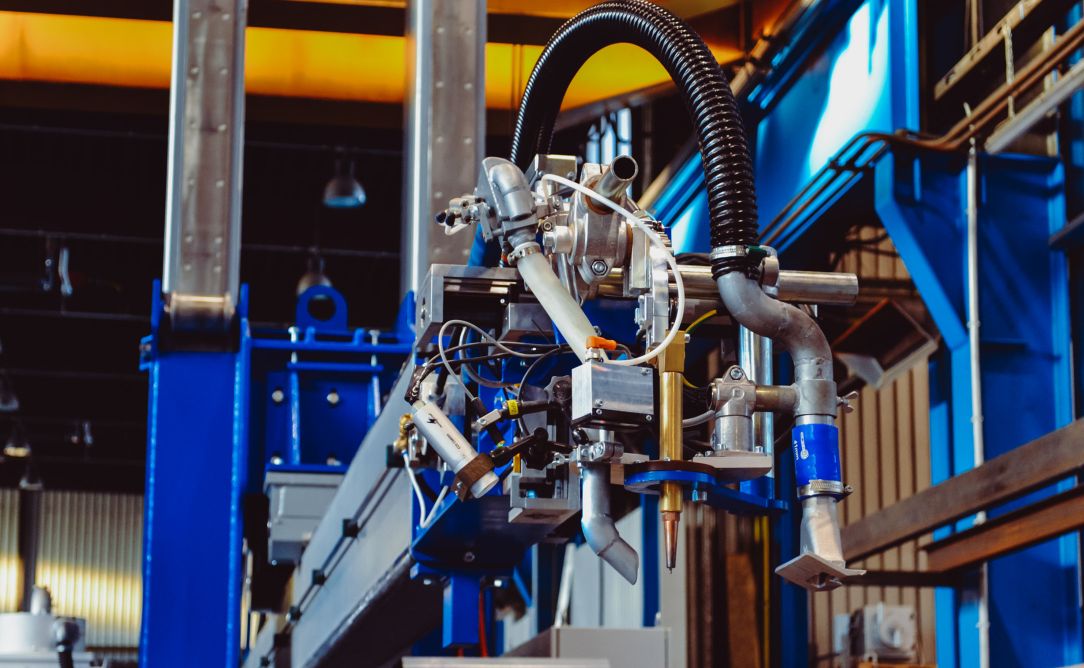

- Schweißkopf mit Linearsupporten, Drahtvorschubeinheit mit Servo-Antriebstechnik
- Kamerasystem, Höhen- und Seitenabtastung berührungslos oder taktil
- Innovative Drahtführungs- und Drahtrichteinheit
- Energiesparende Inverter-Technologie
- Prozesssteuerung AWS ONE Master Control auf Basis Siemens S7 mit Komplettbedienpult für alle Funktionen der Anlage inkl. Ansteuerung der Werkstückmanipulation
- Schweißdaten-Monitoring System
- Fernwartungsmodul für unkomplizierte und schnelle Problemlösung
- Beheiztes Schweißpulverversorgungssystem mit Pulverrückgewinnung
UP-Plattenschweißanlage
Mit den UP-Plattenschweißanlagen von AWS Schäfer lassen sich Stahlbleche fertigen, die in herkömmlichen Größen nicht verfügbar sind. Diese verschweißten Bleche finden Anwendung in der Herstellung von Rohrschüssen für Offshore-Fundamente sowie bei zusammengesetzten Paneelen im Schiffsbau.
- Ausführung stationär drehbar um +/-180° oder als fahrbares Portal
- Blechauflagetische mit integrierter Blechmanipulationseinrichtung
- Wahlweise 1- bis 5-Draht UP-Schweißtechnik
- Schweißkopf mit Linearsupporten, Drahtvorschubeinheit mit Servo-Antriebstechnik
- Kamerasystem, Höhen- und Seitenabtastung berührungslos oder taktil
- Innovative Drahtführungs- und Drahtrichteinheit
- Energiesparende Inverter-Technologie
- Prozesssteuerung AWS ONE Master Control auf Basis Siemens S7 mit Komplettbedienpult für alle Funktionen der Anlage inkl. Ansteuerung der Werkstückmanipulation
- Schweißdaten-Monitoring System
- Fernwartungsmodul für unkomplizierte und schnelle Problemlösung
- Beheiztes Schweißpulverversorgungssystem mit Pulverrückgewinnung
UP-Schweißautomatenträger

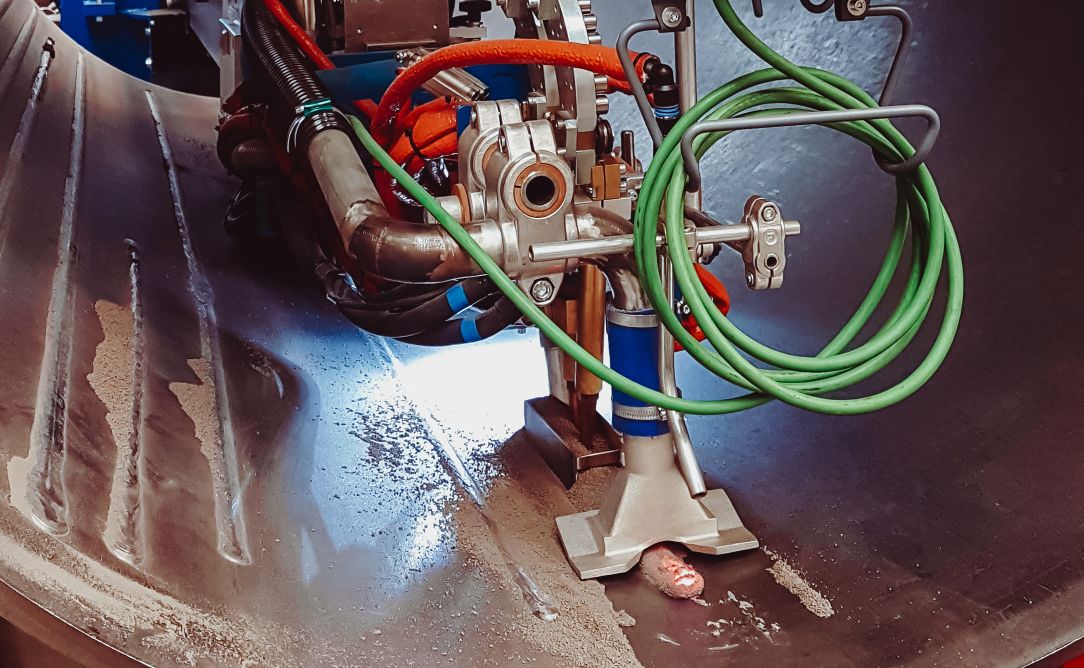

Unsere UP-Schweißautomatenträger ermöglichen das präzise Schweißen von Längs- und Rundnähten sowohl von innen als auch von außen – in einem einzigen Arbeitsgang. Mit ruckelfreiem Betrieb und der flexiblen Konfiguration für 1-Draht, Tandem oder 3-Draht UP-Schweißtechnik garantieren sie Stabilität auch unter extremen Bedingungen. Dank des verschleißfreien Rollen-Führungssystems wird eine lange Lebensdauer und maximale Effizienz, selbst im Dreischicht-Betrieb, gewährleistet.
- Ausführung gemäß Ihren individuellen Anforderungen
- Wahlweise 1- bis 3-Draht UP-Schweißtechnik
- Servo-Antriebstechnik in verschleißfreier Ausführung
- Kamerasystem, Höhen- und Seitenabtastung berührungslos oder taktil
- Innovative Drahtführungs- und Drahtrichteinheit
- Energiesparende Inverter-Technologie
- Prozesssteuerung AWS ONE Master Control auf Basis Siemens S7 mit Komplettbedienpult für alle Funktionen der Anlage inkl. Ansteuerung der Werkstückmanipulation
- Schweißdaten-Monitoring System
- Fernwartungsmodul für unkomplizierte und schnelle Problemlösung
- Beheiztes Schweißpulverversorgungssystem mit Pulverrückgewinnung
- Robuste ruckel- und schwingungsreduzierte Bauweise
AWS ONE Master Control – Schweiß- und Anlagensteuerung
Das Herzstück unserer UP-Schweißanlagen ist die AWS ONE Master Control, die alle Funktionen und Peripherien in einer einzigen, benutzerfreundlichen Einheit steuert. Mit Schnittstellen wie Profibus und Profinet können bis zu fünf Schweißdrähte simultan überwacht und angepasst werden, während unser „Welding Data Analyzer“ die Schweißqualität in Echtzeit dokumentiert.
- Digitale Prozesssteuerung mit Autotuning und umfassender Anlagenüberwachung
- Benutzerfreundliche Oberfläche und Visualisierung aller Schweißparameter
- Live-Datenüberwachung und automatische Protokollerstellung bei Abweichungen
- Job-Speicher-Funktion für individuelle Parametersätze und Archivierung
- RFID-Bedienerverwaltung mit Protokollierung
UP-Schweißen
Sascha Cuntz
Möchten Sie mehr zu unserer Unterpulverschweißtechnologie und zu unseren Leistungen in den Bereichen UP-Längs-/Rundnahtschweißanlagen, UP-Plattenschweißanlagen und UP-Schweißautomatenträger erfahren? Ich helfe Ihnen gerne weiter!
Sascha Cuntz, Ihr AWS-Spezialist für UP-Schweißen
Vorteile
- Kundenspezifische Lösungen mit innovativer Technik
- Anlagensteuerung über ein Komplettbedienpult
- Wartungsarme und wartungsfreundliche Anlagentechnik
- Integration aller namhaften Schweißstromquellenhersteller
- Hohe Abschmelzleistungen durch bis zu fünf Drähte
- Benutzerfreundliche und praxiserprobte Bedienoberfläche
- Schweißdaten-Monitoring-System
- Fernwartungsmodul für schnellen Support
- Beheiztes Schweißpulverversorgungssystem mit Pulverrückgewinnung und Pulveraufbereitung
- Erfahrung als exklusiver Ausrüster der UP-Schweißtechnik in vielen Rohrwerken weltweit
Unser Qualitätsversprechen
Das AWS-Prinzip
Anforderungen individuell erfüllen
Ihre Anforderungen sind einzigartig. Wir entwickeln gemeinsam mit Ihnen eine Maschine, die genau auf Ihre Bedürfnisse zugeschnitten ist. Wir werden Ihren Anforderungen mit maßgeschneiderten Konzepten gerecht.
Wissen erfolgreich einsetzen
Nutzen Sie unser Wissen! Dank unserer jahrelangen Erfahrung und unserem Technik-Know-how in der weltweiten Rohrfertigung berücksichtigen wir alle relevanten länderspezifischen Normen und Richtlinien bei der Entwicklung Ihrer Maschine.
Support auf allen Ebenen
Wir stehen Ihnen auch nach der Fertigung Ihrer Maschine zur Seite. Ob bei der Montage vor Ort, der Schulung Ihrer Mitarbeiter oder der Anpassung an neue Anforderungen – wir begleiten Sie langfristig und zuverlässig.
Unterpulverschweißtechnologie
Die Unterpulverschweißanlagen (UP) von AWS Schäfer bieten Ihnen höchste Effizienz und Qualität beim Schweißen langer Nähte! Unsere Anlagen sind mit bis zu fünf Schweißköpfen und energiesparender Inverter-Technologie flexibel konfigurierbar. Sie profitieren von einer benutzerfreundlichen Steuerung, die alle gängigen Schweißstromquellen integriert sowie von einem innovativen Schweißpulverversorgungssystem, das auf Nachhaltigkeit und hohe Pulverqualität setzt. Diese maßgeschneiderten Lösungen verbessern Ihre Produktivität und senken gleichzeitig Ihre Betriebskosten.
Rohrwerkstechnologie
Ob Blechvermessungsanlage, Blech-Anbiegepresse, Rohr-Kalibrierpresse oder Rohrendenfräsmaschine – unsere Lösungen im Bereich Rohrwerkstechnologie bieten höchste Präzision und Zuverlässigkeit für Ihre anspruchsvollen Projekte in der Rohrfertigung! Unsere modernen Blechvermessungs- und Umformanlagen sowie Endenbearbeitungsmaschinen sind weltweit im Einsatz und lassen sich nahtlos in bestehende oder neu geplante Rohrwerke integrieren.
Sonderanfertigungen
Wenn Standardmaschinen Ihre Anforderungen nicht erfüllen, kommen unsere Sonderanfertigungen zum Einsatz! Unser Ingenieurteam blickt auf zahlreiche erfolgreiche Projekte in der Umsetzung individueller Maschinen zur Umformung und Bearbeitung von Stahl- und Rohrprodukten zurück. Retrofit, Nachrüstung und Umrüstung von Maschinen und Anlagen führen wir ebenfalls durch.
